概述：

XGN15—24箱型開關柜適用于24kV交流三相50Hz的單、雙母線系統中，作為接收和分配電能之用。該開關柜為戶內裝置，系不靠墻安裝。特別適用頻繁操作的場合。
適用范圍：本說明適用于XGN15—24箱型固定式金屬封閉開關設備的小電流規格。本產品符合GB3906—91《3—35kV交流金屬封閉開關設備》。

產品使用環境條件：

·環境溫度：上限+40℃； 下限—10℃；

·海拔高度不超過1000m；
·相對濕度：日平均值不大于95％，月平均值不大于90％；

·地震裂度不超過8度；沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所；
·凝露和污穢條件適用如下情況，通常不出現凝露(每年不超過兩次)、但有嚴重污穢，或者凝露不頻繁(每月不超過兩次)、但只有輕度污穢。(即符合GB3906—91附錄E規定中嚴酷等級的1級條件使用)

產品系列及主要規格：

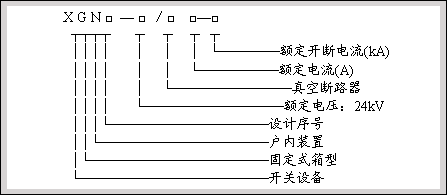

1、  型號組成






2、  系列和主要規格

主接線方案及規格

技術參數：

項目	單位	數據
額定電壓	kV	24
額定電流	A	630、1000、1250、1600
額定開斷電流	kA	20、25、31.5
額定熱穩定電流	Ka	20、25、31.5
額定動穩定電流	kA	50、63、80
額定關合電流	kA	50、63、80
熱穩定時間	S	4
防護等級	IP20
母線系統	單、雙母線
操作方式	彈簧儲能式
外形尺寸	mm	1400×2400×3000

產品外形及結構：

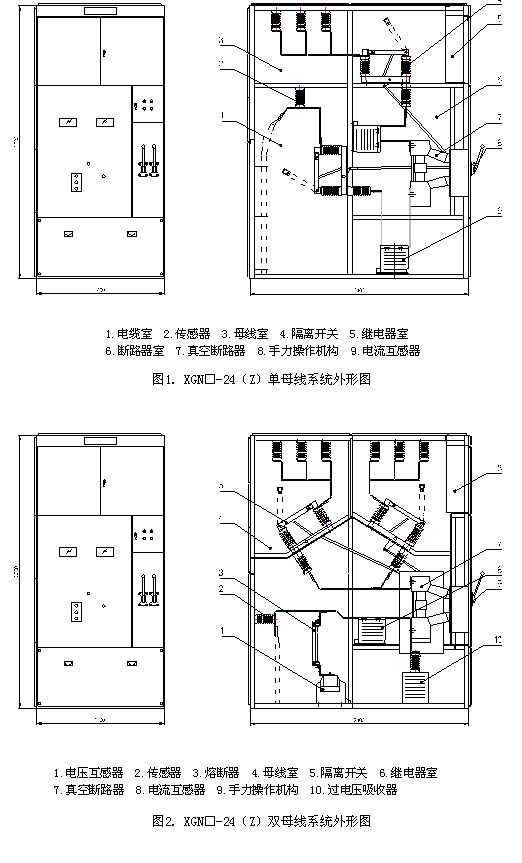

1、產品外形(以裝真空斷路器為例，見圖1、圖2)。

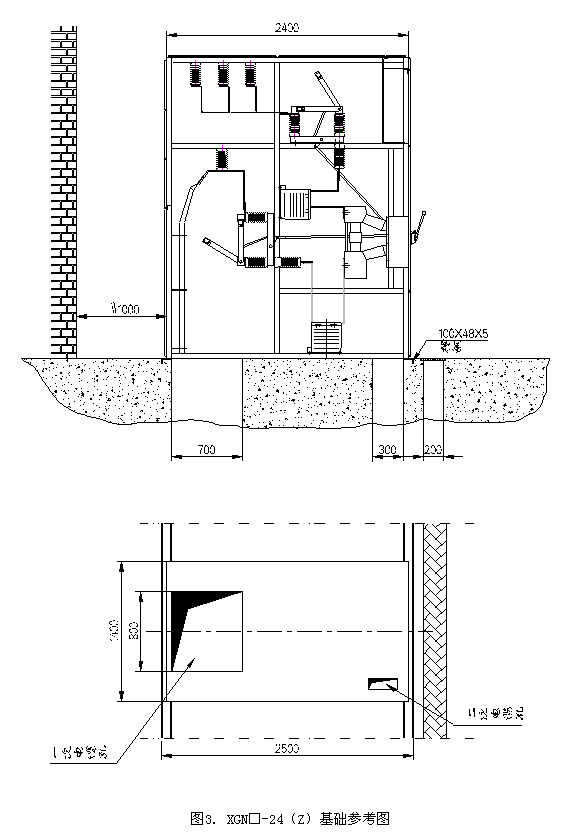

2、開關柜的安裝尺寸見圖3。
3、結構慨述
本開關柜為金屬封閉箱式結構，柜體骨架由角鋼焊接而成，柜內可分為斷路器室、母線室、繼電器室。室與室之間用鋼
板隔開。
斷路器室在柜體下部，斷路器的傳動由拉桿與操動機構連接，斷路器下接線端子與電流互感器連接，電流互感器與下隔離開關的接線端子連接，斷路器上接線端子與上隔離開關的接線端子相連接，斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。
開關柜為雙面維護，前面檢修繼電器室的二次元件，維護操動機構、機械聯鎖及傳動部分、檢修斷路器，后面維修主母
線和電纜終端。
后門的下方設有與柜寬方向平行的接地銅母線，其截面為4×40mmz。
機械聯鎖：為了防止帶負荷分合隔離開關；防止誤分合斷路器；防止誤入帶電間隔；防止帶電合接地開關；防止帶接地刀合閘。






安裝、調整與維修：

1、安裝
真空斷路器在分合閘時產生的動負載，向上、向下約為9840N，此數據提供設計基礎時估算基礎應力。
(1) 基礎
開關柜基礎參考圖3進行設計和施工，基礎應平整。
(2) 安裝程序及注意事項
·將開關柜按排列順序放置在基礎上，調整好成組開關柜的直線度、垂直度、水平度，然后用M12螺栓或用點焊方法
將開關柜緊固在基礎槽鋼上；
·用M12x 30螺栓進行柜間連接；．安裝主母線時，打開母線室頂蓋板進行安裝，安裝好后緊固頂蓋板，連接母線時接觸面應平整、無污物，有污物應除凈，涂個性凡士林油；．安裝一次電纜，電纜頭制作完后，將電纜頭固定在支架上，電纜與母線接觸面應平整，接觸面上涂個性凡士林油后即可連接，并緊固之，電纜施工完后應將電纜室與電纜溝封隔；
·連接柜間接地母線，使沿開關柜排列方向連成一體，檢查工作接地和保護接地是否有遺漏，接地回路是否連接導通，工作接地電阻應不大于1000p9，保護接地電阻不大于453；
·安裝二次回路電纜，電纜由機構左側底穿入，順側壁進入繼電器室，分接到相應的端子排上，施工時應注意電纜號，端子號不要漏穿或穿錯。
2、驗收試驗及投入運行前準備工作
(1) 驗收試驗項目
·根據訂貨資料查對柜內安裝的電氣元件型號、規格是否相符；
·檢查緊固件是否松動，發現有松動的應予擰緊；
·檢查母線連接處，接觸是否嚴密，如有接觸不良，應進行調整；
·手動操作隔離開關、斷路器、機械聯鎖程序等3—5次，應靈活無卡滯現象，且應動作準確，程序無誤；
·檢查斷路器、隔離開關的機械特性，是否符合其本身規定的要求；
·檢查二次接線是否符合圖紙要求，在主回路不通電情況下，對二次回路通電進行動作試驗，應符合二次接線圖的
要求；
·主回路電阻測量，因本開關柜方案多，各相電阻值尚待確定，暫定測量部位為斷路器，斷路器不超過其標準規定值，測量方法采用直流壓降法，通以100A直流電流，測其電壓降；
·二次回路絕緣強度試驗，在導體與外殼之間，施加交流50Hz，電壓2000V，歷時1min，應無擊穿放電現象，二次回路中有電子器件部分，試驗電壓由制造與用戶商定；
·主回路工頻絕緣電壓試驗，在相對地和相間，施加交流50Hz，根據開關柜的額定電壓，按GB311．1規定值的85％歷時1min應無擊穿閃絡現象。
(2) 投入運行準備工作
·活動部位需注油處，應注潤滑油；
·接通控制、信號、照明等電源；
·在隔離、斷路器等處于分閘狀態時，給主母線送電，即合上進線斷路器柜；
·合上有電壓互感器的開關柜的隔離，檢查電壓表是否正確，若正確繼續往下進行；
·合上避雷器、站內用變壓器的隔離及有關輔助電器使其投入運行；
·依次合上饋線柜斷路器，檢查電流表是否正確。
3、維護與檢修
(1) 開關柜投入運行后，監視和維護工作如下：
觀察主母線和電氣連接處母線，如發現母線過熱變色應進行檢修；
觀察照明、控制、信號電源是否正常；記錄斷路器的動作次數。
(2) 檢修
開關柜檢修，有故障檢修和定期檢修，故障檢修是為防止故障運行和防止事故擴大，在發現故障出現或斷定即將出現時，立即對故障部位進行檢修，及時排除故障。
定期檢修，按運行規定按時進行，檢修內容如下：
·清掃各部位塵土，特別是絕緣表面的塵土：
·檢修程序鎖和機械聯鎖，動作保持靈活可靠，程序正確；
·按斷路器、隔離開關、操動機構等電器的規定進行檢修、調試；
·檢查電器接觸部位，接觸情況是否良好，檢測接地回路，保持連續導通；．緊固各螺釘、銷釘。

包裝、動輸、存放：

1、包裝
(1) 開關柜的包裝及標志應按XGN□—24BG規定。
(2) 主母線單獨包裝。
(3) 包裝前所有導電接觸面，均應涂中性凡士林油。

(4) 開關柜應隨箱供給下列文件
·產品合格證明書；
·裝箱單；
·安裝使用說明書；
·主回路系統圖；
·附件。
2、運輸
(1) 開關柜可以用鏟車搬卸和運輸，也可用吊車搬卸。
(2) 搬運時不許傾斜、倒置和遭受劇烈運動。
3、存放
(1) 開關柜應存放在干燥的地方；
(2) 應防止雨淋，以免產生受潮。
(3) 開關拒開箱后，不得隨意拆卸電器元件及零部件。

訂貨時用戶須提供下列資料：
1、主結線方案編號及單線系統圖、排列圖；
2、二次回路接線原理圖、端子排列圖，如端子無排列圖時按制造廠規定：
3、開關柜內的電器元件的型號、規格、數量；
4、主母線、支母線的材質、規格，否則按制造J—規定供應；
