一、概述

籠型電機高壓液阻軟啟動柜是專為改善大中型高壓（3-12KV）異步電動機及同步電動機的異步起動特性而研制的起動設備。

適用范圍

高壓液阻軟啟動柜適用于建材、冶金、化工、礦山等工業領域的球磨機、空壓機、破碎機、大型風機、大型水泵等電動機的重載起動設備上。

工作原理

高壓液阻軟啟動柜是在電動機定子回路串入一特制可控液態電阻 , 隨著電動機的起動 , 液態電阻的動、定極板之間的距離按預定設置自動改變 , 阻值呈無級平滑減小、電動機端電壓均勻提高，從而達到電動機平滑軟啟動的目的。起動結束后，液態電阻自動切除，電動機投入運行，起動過程具有起動電流小且恒定，轉速逐步提高的軟啟動特性。

二、型號說明



三、技術特點

1、起動電流倍數： 1.6 ∽ 3.5 Ie ；

2、起動時間（ S ）：10 ∽ 120 ，現場可調；

3、起動次數：連續起動3 ∽ 4 （環境溫度 25℃）；

4、電液正常工作溫度℃ 0 ∽ 70℃；

5、機殼防護等級IP32；

6、對電網無沖擊干擾，無諧波污染。

四、技術參數

產品規格	適用電機功率		起動時間  （S）	起動溫升   （℃/次）
	功率（KW）	額定電壓（KV）
ZYQL-380	280-380	3,6,10	10-20	≤20
ZYQL-630	380-630	3,6,10	20-30	≤20
ZYQL-1000	630-1000	3,6,10	20-40	≤20
ZYQL-1600	1000-1600	3,6,10	20-40	≤20
ZYQL-2000	1600-2000	3,6,10	20-40	≤20
ZYQL-2500	2000-2500	3,6,10	20-60	≤20
ZYQL-3200	2500-3200	3,6,10	20-60	≤20
ZYQL-4500	3200-4500	3,6,10	20-60	≤20
ZYQL-6000	4500-6000	3,6,10	20-60	≤20
ZYQL-10000	6000-10000	3,6,10	20-60	≤20

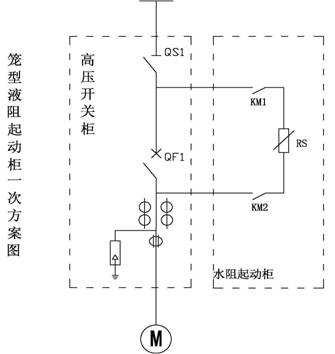

五、一次系統圖


六、高壓液阻軟啟動柜正常使用環境條件

1、環境溫度上限不超過40℃，下限不低于-5℃；

2、相對溫度不超過85%；海拔高度不超過2000M；

3、無劇烈振動及沖擊、不允許有導電塵埃及腐蝕性氣體，且無火災及爆炸危險的場合；

4、放置垂直傾斜度：不超過5度；

5、電源采用三相四線380V/220V 20A，且電壓波動必須保證在額定電壓的±15%范圍內。

注：環境溫度長期低于0℃時需加裝加熱器，用戶訂貨時應予說明。

七、訂貨須知

訂貨時請?zhí)峁┫铝匈Y料：

1、提供電機型號、額定功率、定子電流、定子電壓、轉子電流、轉子電壓；

2、高壓液阻軟啟動柜電機拖動負載設備類型、工況及相關參數；

2、高壓液阻軟啟動柜設備表面顏色

3、若對高壓液阻軟啟動柜有其它特殊要求（如增加防護等級、使用環境比較特殊，可與我公司協商訂貨）
