一、概述

變負載進相器是專為大中型繞線式異步電機節能降耗而設計開發的就地?zé)o功功率補償裝置。它主要針對突變式負載場合，能夠自動跟蹤負載變化，不僅包括了靜止式進相器（主要用于負載比較恒定的情況）的所有功能，更重要的是能夠根據負載變化情況自動調節相關參數，使其補償效果無論在何種情況下始終保持在理想的補償狀態。

適用范圍

主要應用于水泥廠、鋼廠、木業、糖業、礦山、化工等行業中大型繞線電機負載不穩定的情況下實現動態跟蹤（如鋼廠的軋機、木業的熱磨機、糖業的撕解機等設備上）。

工作原理

  采用先進的交—交變頻技術和微機控制技術，通過電力器件生成與電動機轉子同頻、相位互差90°、幅值相當?shù)囊粋€(gè)三相電源，串入轉子回路中，改變轉子側的功率因數，進而改變定子側的功率因數，達到無功補償?shù)哪康摹?br />

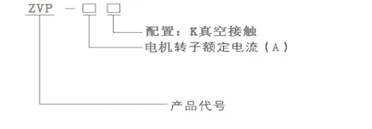

二、型號說明



二、技術特點

1、補償效果優于電容器補償，不僅僅提高了線路的功率因數，更重要的是也提高電機本身的功率因數；

2、可使電機功率因數穩定補償?shù)剿O(shè)定的任意值（0.95以上），無功功率降低60％；
3、可降低電機定子電流10-20％，節約線損銅損20-30％；

4、電機溫升顯著降低，過載能力及效率大大提高，延長電機使用壽命；

5、微機控制，可自動跟蹤電機運行狀態變化并自動調整相關參數使補償效果最佳，適應能力強。其綜合性能優于傳統的靜止式進相器；

6、適用范圍寬，恒負載和突變負載情況都可使用；

7、全數字化設計，能自動進相與退相，操作簡單，具有全面的故障自動監測及保護功能，穩定可靠，維護保養方便。

三、技術參數
電動機功率因數 達到0.95以上
電動機定子電流 下降10%～20%
電動機繞組升溫 下降10%以上
保護等級 IP32

四、正常工作環境條件

1、環境溫度不高于+40℃；

2、產品安裝使用時，使用地點的海拔高度不超過2000M。

3、周?chē)諝庀鄬?duì)濕度不大于90%；

4、戶內安裝使用，安裝時自下垂直面的傾斜度不超過5%

5、設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。

五、訂貨須知

訂貨時請?zhí)峁┰O(shè)備型號及下列資料：

1、產品的全型號及負載設備類型、工況及相關參數；

2、設備表面顏色

3、根據需要，還可另配套提供我司生產的高壓開關柜及液阻啟動柜。

4、若有其它特殊要求（如增加防護等級、使用環境比較特殊，可與我公司協商訂貨）
