一、概述

GCK型低壓抽出式開關柜是作為三相交流頻率為50（60）HZ、額定工作電壓為交流380V（660V）系統的配電和異步電動機的控制設備。是高級型抽屜式低壓成套開關設備，它由一個或多個封閉的控制柜組成，控制柜主要由一些將其主電路開關電器和控制測量元件按功能規定的功能單元電路匯集而成。功能單元，按上下疊裝的方式安裝在封閉的金屬柜體內，并與柜內的垂直母線通過插件連接。

該開關柜適用于工礦企業、高層民用建筑、發電廠、冶金 軋鋼、石油化工、輕工紡織、港口碼頭、大廈賓館等行業的配電系統，作為發、供電系統中的配電、電動機集中控制、無功功率補償使用的配電裝置。

GCK型低壓抽出成套開關設備按IEC439及NEMAICS2-322標準設計，并符合GB7251和ZBK36001有關標準。

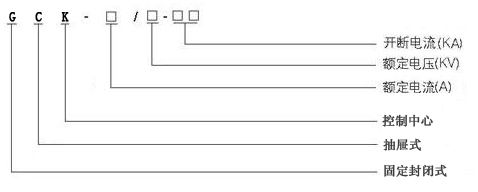

二、型號說明


三、技術及結構特點

1、具有較高的分?jǐn)嗄芰?，采用了ME、AH、3WE等性能先進的框架式開關，使系統的分?jǐn)嗄芰_(dá)到50KA。

2、達到國際標準，完全按IEC439和NEMAICS2-322標準設計和驗證。

3、開關柜采用拼裝式組合結構，模數孔安裝，零部件通用性強，適用性好，標準化程度高。優良的結構設計，整個系列采用具有模數為20mm的薄壁異型鋼材組成骨架，重量輕，強度大，可放功能單元的有效高度為1840mm，可進行單面操作、 雙面操作。

4、可靠的絕緣系統，水平母線采用隔板加以隔離，垂直母線引入母線盒內，保證了最大的安全性。

5、母線平置式排列使裝置的動熱穩定性好，能承受80/176KA短路電流的沖擊。

6、較高的載流量，水平母線電流可達2500A。

7、新穎的控制板，指示燈、按鈕、電流表安裝在控測板上，熱繼電器、接觸器可在面板上操作。

8、功能單元具有三個位置，功能單元可以按IEC439的規定，達到連接、試驗、分?jǐn)辔恢玫男阅芤蟆?br />
9、更完美的操作機構，具有聯鎖作用：斷路器合閘，門不能打開，斷路器斷開，門才能打開?？刹捎脪戽i鎖住操作機構，保證斷路器不能隨意操作。

四、技術參數

參數名稱		數值
主電路額定工作電壓（V）		380
額定絕緣電壓（V）		660
額定頻率（Hz）		50（60）
控制電動機最大容量（KW）		155
額定電流(A)	水平母線	≤4000
	垂直母線（MCC）	1000
母線額定短時耐受電流（kA/1S）		50
母線額定峰值耐受電流（kA/0.1S）		105
工頻試驗電壓（V/1min）	主回路	2500
	輔助回路	2500
防護等級		IP40

五、正常使用環境條件

1、環境溫度：周圍空氣溫度不高于+40℃，不低于-5℃，在24小時內平均溫度不高于+35℃；

2、地震烈度：≤8度

3、海拔高度：≤2000m

4、相對溫度在最高溫度+40℃時不超過50％，在較低溫度時允許有較高的相對溫度，如+20℃時為90％；

5、設備應安裝在無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度；

6、周圍環境：空氣清潔，無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

六、訂貨須知

訂貨時請?zhí)峁┰O(shè)備型號及下列資料：

1、產品的全型號及負載設備類型、工況及相關參數；

2、設備表面顏色

3、若有其它特殊要求（如增加防護等級、使用環境比較特殊，可與我公司協商訂貨）
