一、概述

KYN60-40.5(Z)型金屬鎧裝移開式交流金屬封閉開關柜（以下簡稱開關柜）系三相交流50HZ、額定電壓40.5KV的戶內成套配電裝置，斷路器可選配ZN85-40.5、VEP-40.5、HD4、VBG等真空斷路器和法國阿?，m公司FP等系列六氟化硫斷路器，能滿足不同用戶的要求，作為發電廠、變電站及工礦企業接受和分配電能之用，并對電路起到控制、保護和監測等功能，還可以用于頻繁操作的場所。

本產品符合標準 GB3906（3-35KV交流金屬封閉開關設備）。 GB/T11022（高壓開關設備和控制設備標準的共用技術要求）。 IEC60298（額定電壓1KV以上50KV及以下交流金屬封閉開關設備和控制設備），DL/404（戶內交流高壓開關柜訂貨技術條件）。

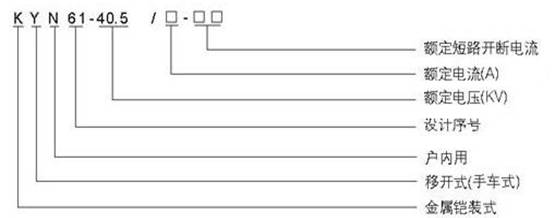

二、型號說明



三、技術及結構特點

1、柜架按金屬封閉鎧裝移開式結構設計，柜體采用組裝結構，結構緊湊，占地面積小。

2、柜體采用冷軋鋼板或鍍鋅薄鋼板彎制后，通過高強度螺栓和鉚螺母連接而成，表面采用噴塑或鍍鋅工藝。斷路器采用手車落式結構，使產品具有外形美觀手車與柜體的配合精度高、互換性好等優點。

3、實現關門操作。開關柜內斷路器、接地開關等各項正常操作，都在高壓隔離室關閉條件下進行，滿足五防要求。

4、開關柜的各功能小室均采用金屬隔板封隔，并設有獨立的壓力釋放通道。

5、手車柜內移開通過絲杠螺母搖進裝置，方便省力。

四、技術參數

參數名稱		單位	數值
額定電壓		KV	40.5
額定頻率		HZ	50
額定電流		A	1250、1600、2000
額定短路開斷電流		KA	20、25、31.5
額定峰值耐受電流		KA	50、63、80
額定短路持續時間		S	4
額定短時耐受電流			20、25、31.5
額定絕緣水平	1min工頻耐壓	KV	95
	雷電沖擊電壓	KV	185
外形尺寸			1400*2800*2600
防護等級			外殼IP4X，隔室間及斷路器室打開時IP2X

五、正常工作環境條件

環境溫度：+40℃~-15℃；日平均最高溫度：+35℃ ；日平均最低溫度：5 ℃

地震強度：≤8級

海拔高度：≤2000m

最大相對濕度：≤95％（±25℃） 日平均相對濕度：≤90％月平均相對濕 度：≤85％

水蒸氣壓力：日平均值不超過 2.2KPa、月平均值不超過1.8 KPa。

周?chē)h(huán)境：無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

六、訂貨須知

訂貨時請?zhí)峁┰O(shè)備型號及下列資料：

1、產品的全型號及負載設備類型、工況及相關參數；

2、設備表面顏色

3、若有其它特殊要求（如增加防護等級、使用環境比較特殊，可與我公司協商訂貨）
