ZN85-40.5（3AV3）型戶內交流高壓真空斷路器（以下簡稱“高壓真空斷路器”）適用于交流50Hz.35kV電力系統中，可供工礦企業、發電廠及變電站等作為保護和控制設備之用,并適用于頻繁操作的場合。

ZN85-40.5高壓真空斷路器主要技術參數

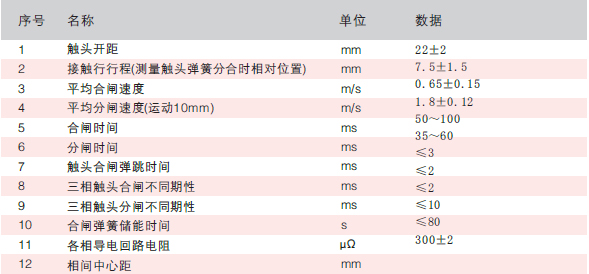

高壓真空斷路器裝配調整后的機械特性技術參數



高壓真空斷路器外形及安裝尺寸

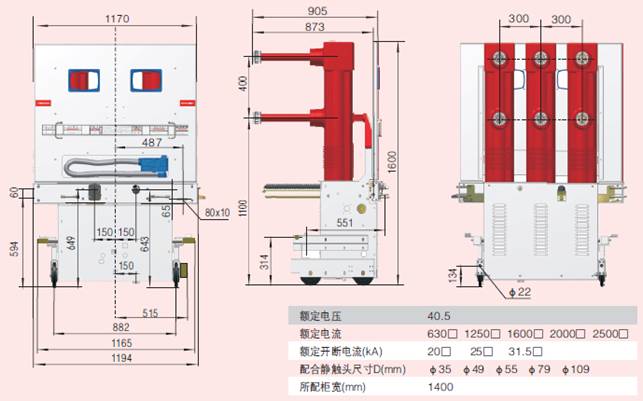

配KYN61一40.5 斷路器外形尺寸圖



配KYN61一40.5（上航空插座） 斷路器外形尺寸圖

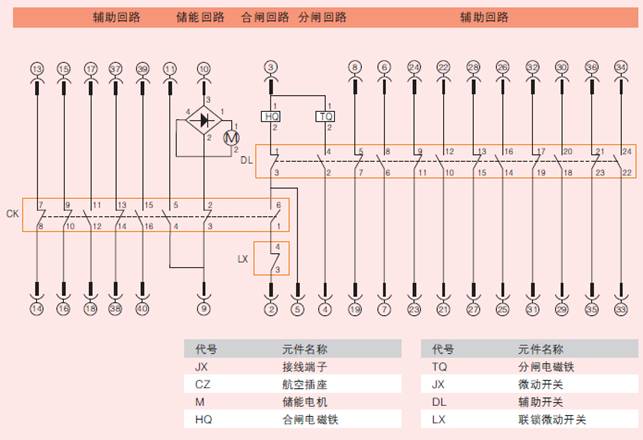

高壓真空斷路器電氣原理圖

ZN85-40.5手車式真空斷路器常規電氣控制原理圖
