在風機、水泵負載上由于節能需要,經常用到變頻器調速,隨著負載的負荷增大,也經常用到高壓電機,這就需要用高壓變頻器,高壓變頻器旁路柜應該怎么做呢?下面就提供兩種高壓變頻旁路經常用到的方案圖。
一拖一手動旁路切換控制方案
切換柜中,共有3個高壓隔離開關,為了確保不向變頻器輸出端反送電,QS2-1與QS2-2采用機械互鎖操動機構,實現機械互鎖。當QS1、QS2-2閉合,QS2-1斷開時,電機變頻運行;當QS1、QS2-2斷開,QS2-1閉合時,電機工頻運行,此時變頻器從高壓中隔離出來,便于檢修、維護和調試。
手動切換柜一次回路圖
切換柜必須與上級高壓斷路器DL連鎖, DL合閘時,絕對不允許操作切換隔離開關與變頻輸出隔離開關,以防止出現拉弧現象,確保操作人員和設備的安全。
合閘閉鎖:將變頻器“合閘允許”信號串聯于用戶高壓送電柜的合閘回路上。在變頻器故障或不就緒時,不允許用戶閉合現場高壓。切換為工頻時(KM4手動吸合)此信號閉合。
故障分閘:將變頻器“高壓分?jǐn)唷毙盘?hào)與切換柜“變頻投入”信號串聯后,并聯于高壓開關分閘回路。在變頻投入狀態下,當變頻器出現故障時,分?jǐn)嘧冾l器高壓輸入;工頻投入狀態下,變頻器故障分閘無效。
保護:保持原有對電機的保護及其整定值不變。
一拖一自動旁路切換控制方案

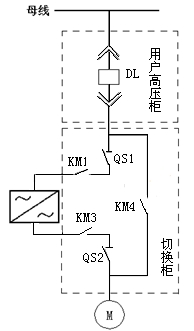

自動切換柜一次回路圖
變頻/工頻自動切換:
切換柜在變頻器進、出線端增加了兩個隔離刀閘,以便在變頻器退出而電機運行于工頻時,能安全地進行變頻器的故障處理或維護工作。
切換柜主回路主要配置:三個真空接觸器(KM1、KM3、KM4)和兩個刀閘隔離開關QS1、QS2。KM3與KM4實現電氣互鎖,當KM1、KM3閉合,KM4斷開時,電機變頻運行;當KM1、KM3斷開,KM4閉合時,電機工頻運行。另外,KM1閉合時,QS1、QS2操作手柄被鎖死,不能操作。
電機工頻運行時,若需對變頻器進行故障處理或維護,切記在KM1、KM3分閘狀態下,將隔離刀閘QS1和QS2斷開。
合閘閉鎖:將變頻器“合閘允許”信號串聯于用戶高壓送電柜的合閘回路上。在變頻器故障或不就緒時,不允許用戶閉合現場高壓。切換為工頻時(KM4手動吸合)此信號閉合。
故障分閘:將變頻器“高壓分?jǐn)唷毙盘?hào)與切換柜“變頻投入”信號串聯后,并聯于高壓開關分閘回路。在變頻投入狀態下,當變頻器出現故障時,分?jǐn)嘧冾l器高壓輸入;工頻投入狀態下,變頻器故障分閘無效。
工頻投切:將變頻器“工頻投切”信號直接引至控制柜外控端子。變頻運行狀態下,若變頻器出現故障或者需要將電機從變頻投入到工頻狀態運行(按下“工頻投切”按鈕),且此時切換轉換方式為自動,系統將首先分?jǐn)嘧冾l器高壓輸入、輸出開關KM1和KM3,經過一定延時后,工頻切換開關KM4自動合閘,電機投入電網工頻運行。
保護:保持原有對電機的保護及其整定值不變。
