高壓開關柜是用于電力系統的電氣柜設備。高壓開關柜的作用是在電力系統進行發電、輸電、配電和電能轉換的過程中，進行開合、控制和保護。高壓開關柜內的部件主要有高壓斷路器、高壓隔離開關、高壓負荷開關、高壓操作機構等。正涵電氣生產的高壓開關柜種類很多，下面為大家介紹高壓開關柜的種類：




1、按照柜體結構：

分為敞開式高壓開關柜、金屬封閉箱式高壓開關柜、金屬封閉間隔式高壓開關柜和金屬封閉鎧裝式高壓開關柜等。


高壓開關柜的結構分類

金屬封閉箱式高壓開關柜不具有隔離防護板，但是該高壓開關柜外殼部分是由金屬制成，為金屬封閉式開關設備。

金屬封閉間隔式高壓開關柜的安全性較好，金屬封閉鎧裝式高壓開關柜與之間的基本結構相似，區別僅在于具有一個或多個符合一定防護等級的非金屬隔板。

金屬封閉鎧裝式高壓開關柜是一種封閉式的開關設備，它的特點是，內部主要組成部件都會被接地的金屬隔板隔離。在各種高壓開關柜中，金屬封閉鎧裝式高壓開關柜屬于安全性能較好的一種。翀源電氣生產的金屬封閉鎧裝式高壓開關柜外殼有以下幾種分別是KYN61-40.5 ， KYN28A-12(GZS1),KYN28A-24


2、按斷路器安裝方式：



分為移開式高壓開關柜和固定式高壓開關柜


高壓開關柜的斷路器安裝方式分類

移開式高壓開關柜也被稱為手車式高壓開關柜，它的特點是將斷路器等主要元器件安裝在可以抽出的手車上。移開式高壓開關柜的優點是供電可靠性較高，常見的手車有隔離手車、計量手車、斷路器手車、PT手車、電容器手車和所用變手車等。

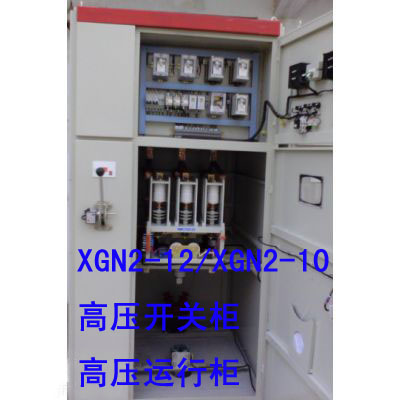

固定式高壓開關柜，顧名思義是將斷路器等全部電氣元件都固定安裝在開關柜內。固定式高壓開關柜的優點是結構簡單，經濟性好，一次性投資較少。如本公司生產的XGN2-12型固定式開關設備柜體。
