進相器—最早始于湖北襄陽進相器生產基地，發展了多個襄陽進相器品牌，近年來，國內不少進相器廠家都是模仿湖北襄樊進相器生產的,它無法長期實現電機電流下降,其售后達不到襄樊專業生產廠家,后期給用戶帶來很多不便,湖北襄陽正涵電氣有限公司在進相器生產上具有多年生產及銷售經驗，技術非常成熟，補償效果明顯 ,售后更加專業，更加有保障 。



一.進相器的作用

進相器一般用于像水泥廠球磨機、泵磨機、風機、粉磨機等重負載設備補償效果非常好。采用進相器對高低壓繞線式電機的無功損耗進行有效就地補償，可以降低功耗以節省電費的支付，提高功率因數以避免供電部門的罰款，提高設備利用率以減少電器設備的容量增大的投資，降低電機溫升以防止電機過熱燒毀，降低定子電流和提高過載能力以提高生產能力，從而給使用企業帶來可觀的經濟效益。

投入使用進相器后,可以延長電動機的使用壽命；提高用戶設備的利用率,節省供用電設備投資,挖掘現有設備的潛力；減少電費,降低成本,它將給用戶帶來直接的經濟效益和社會效益。

進相器分靜止式進相器和變負載進相器兩種，可廣泛應用于水泥,化工,礦山,冶金,鋼鐵,造紙,制藥,飼料加工等行業的大中型繞線式異步電機無功就地補償。

二.進相器補償裝置與其它類型產品的區別



1.進相器與補償電容器的區別

進相器補償裝置對無功功率的補償與電機定子側并聯電容器的補償有著本質的區別。電容補償只是在電機之外的電網上對電機的無功進行補償,無法改善電機本身的運行狀況；而進相器補償裝置是串接在電機轉子回路中,不僅可顯著提高功率因數,使電機定子電流大幅度降低,而且電機溫升明顯降低,電機的效率和過載能力提高。

2.進相器與自激（旋轉）式進相機的區別

進相器補償裝置與自激（旋轉）式進相機也不同。進相器采用了先進的變頻技術和微機,可控硅控制技術,可自動跟蹤電機運行狀態的變化并自動調整相關參數以達到最佳的補償效果,這是自激式進相機無法做到的。而且進相器從根本上克服了自激式進相機“整流子”結構特別怕塵埃,壽命短,維修頻繁的缺點,其進相器結構無轉動部件,不怕灰塵,可靠性高,使用壽命長,維護方便。


三.進相器補償裝置的結構及原理



1.機械結構

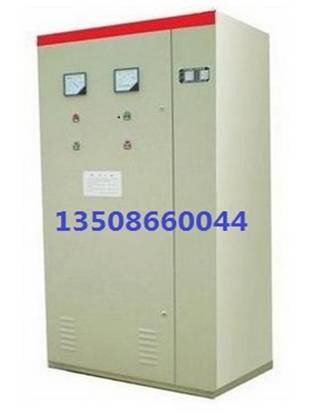

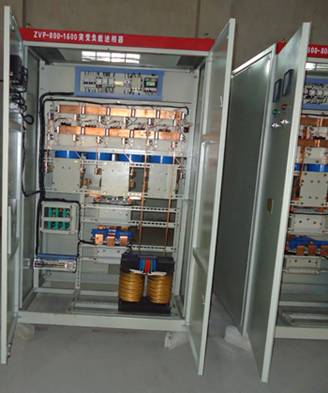

進相器補償裝置由柜體,通風道,器件板及器件支撐架（框）等組成。

1.1 柜體：對內置物進行防護和包裝。

1.2 通風道：固定可控硅主電路和軸流風機,對可控硅進行集中強制通風散熱。

1.3 器件板：固定和聯接電氣控制系統的電器元件。

1.4器件支撐架（框）：安裝和固定補償變壓器,電抗器,大功率交流接觸器以及自控電路板等。

2.電氣結構

進相器補償裝置電氣結構主要由主控制回路,進退相控制回路,自動控制電路以及電源電路等組成。

 3.性能特點：

1.電機功率因數提高到0.95以上,無功功率降低60%以上。

2.降低電機定子電流達10%-20%,降低線損銅損20%-30%。

3.電機溫升顯著降低,過載能力及效率大大提高,延長電機使用壽命。

4.進相機設有過流過載過溫保護,接入與解除進相的自動轉換裝置,安裝調試及維修不影響正常生產。

5.節能降耗效果顯著,半年左右可收回成本。
